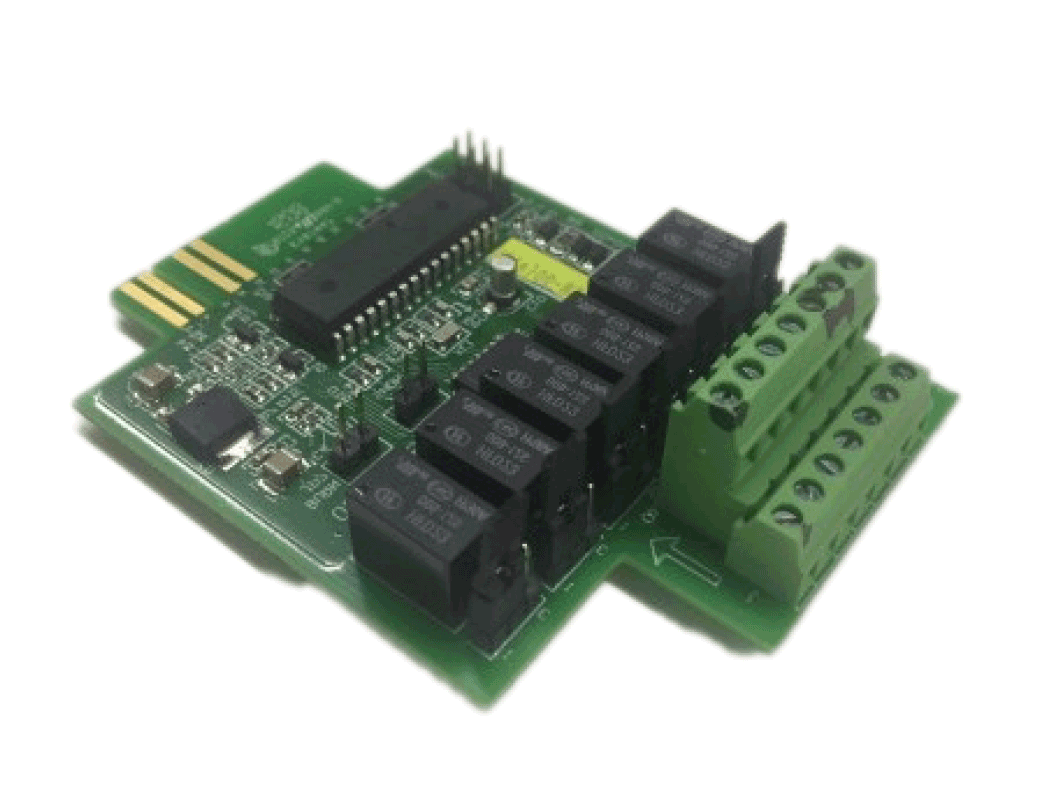

AS-400干接点卡

为UPS外围监控提供干接点(dry-contact)界面,以接点讯号来反映UPS运行状态。



___________________________________________________

应用场景

  • IBM服务器、 PC机、工作站等设备的应用
  • 工业设备自动控制及通讯的应用
  • 山特仅提供界面(干接点),用户自制应用程序

___________________________________________________

适用机型

  • 适用于山特C1K(S)~3C20KS、RACK UPS;
       注:山特3C3系列UPS皆内置AS400界面功能

AS-400干接点卡适用机种
有短卡智能卡槽的山特UPS
AS400卡仅提供干接点讯号,以下为卡片内零件所能承受规格参数的值
  参数( Parameter) Symbol Max Unit
二极管(Diode) 反向电压(Reverse Voltage)  VR  6 V
正向电流  (Forward Current)  F 80 mA
正向峰值电流(Peak Forward Curren) IF(Peak) 1 A
继电器触点(Relay) 直流电压(DC Voltage)  VDC  24 V
直流电流(DC Current)  IDC  1 A
脚位定义与说明
Pin 讯号定义 (Signal Definition) 原因(Cause) I/O  短路帽跳法(Jump Cap)
9 UPS故障(UPS fault) UPS故障 Out NO:JP1 2-1
NC:JP1 2-3
11 警示声响(Sound Alarm) 1. 市电异常 Out NO:JP4 2-1
2. UPS告警或故障
3. 旁路供电
4. AS400 通讯异常
(开机15秒后,持续通讯异常灯闪烁) NC:JP4 2-3
1,3,6,10  外部电源接地接地   In
12 远程关机 电池模式关机/UPS自测试(3-10s信号有效) In 自测试:JP8 2-1
Remote Shutdown/ UPS自测试((UPS Test))
8  干接点共点(Common)    In
13 Pin 14,12 对应接地
(内部接地) 旁路供电 Out NO: JP5 2-1
2 旁路供电(Bypass Active)  NO: JP5 2-3
4 电池低电位 电池低电位 Out NO: JP2 2-1
(Battery Low)  NO: JP2 2-3
5  UPS输出 (UPS ON)  UPS输出 Out NO: JP4 2-1
NO: JP4 2-3
7 市电异常 市电异常 Out NO: JP6 2-1
(Utility Failure) NO: JP6 2-3
